微創手術（MIS）因其諸多優點而成為傳統開放手術的手術方式。MIS允許外科醫生使用特殊設計的低輪廓外科器械或可彎曲的導管，通過小的皮膚切口進行[1]。因此，MIS可以減少麻醉時間、切口大小、術中出血量、術后感染、創傷和住院時間[2]。隨著MIS中機器人的出現，手術器械操作的準確性和靈活性得到了顯著提G[2]。此外，機器人輔助微創手術（RMIS）可以減輕外科醫生的身體疲勞，并降低電離輻射暴露[3]。盡管人工MIS和機器人MIS （RMIS）具有突出的優點，但對于外科醫生來說，仍然存在一些局限性。例如，由于非接觸解剖，外科醫生的手眼協調性、視野和工具的工作空間都受到了影響。重要的是，外科醫生失去了自然觸覺，導致觸覺感知受限或沒有觸覺[4]。觸覺反饋包括動覺(力)和皮膚(觸覺)反饋，沒有這些反饋可能會對手術的效率產生不利影響，導致療效欠佳[5]。為了解決這一問題，研究人員提出并開發了不同的觸覺傳感器，與外科器械結合，并為外科醫生提供觸覺信息。

眾所周知，力量反饋有助于外科醫生使用適當的力度來避免組織損傷，而組織損傷通常是由于觸覺反饋的喪失和無意的過大器械力的副產物[5]。例如，達芬奇手術系統(Intuitive Surgical Inc.,Sunnyvale, CA)是迄今為止D一個手術機器人，也是商業上成功的手術機器人之一，但它不提供力或觸覺反饋。據報道，在達芬奇機器人操作的手術中，抓握力將通過力反饋顯著降低[2]。利用傳感器測量觸覺信號可以通過增加外科醫生的處境意識來提G手術效率[2]，特別是對于G風險的手術來說，如心臟和大腦手術[6]。這種觸覺傳感器應滿足特定的物理和功能要求。比如，像手術鉗和鑷子這樣的手術器械都有很小的下頜。因此，傳感器應小型化，以適合理想的位置。此外，傳感器應能在靜態和動態條件下工作，特別是運動器官，如心臟[7]。

同樣，外科醫生可能需要通過持續施加靜態力來維持組織。這個靜態力在維持期間需要是恒定的。同時，為了避免組織撕裂，力不能超過一個特定的范圍。然而，由于組織的粘彈性，工具-組織相互作用力可能會隨著時間的推移而減小(也稱為應力松弛現象)，導致組織滑移[8]。另一個例子是在磁共振成像(MRI)下進行手術，這種外科手術要求傳感器具有磁共振兼容性。此外，在一些手術，如心血管微創手術中，傳感器需要是電被動的，避免干擾的心臟的電活動[6]。

應用于MIS的觸覺傳感器主要是基于電學或光學原理開發的。圖1顯示了基于傳感原理的MIS觸覺傳感器的種類。

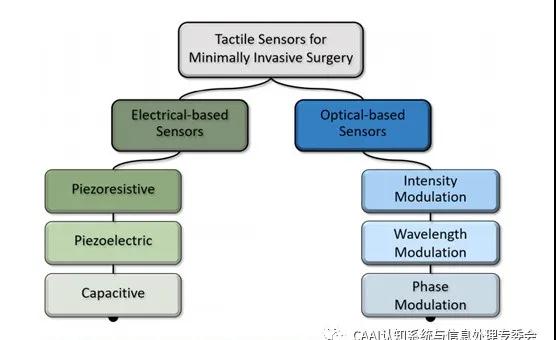

圖1 觸覺傳感器分類

基于電子的觸覺傳感器是目前常用的MIS傳感方式[6]。電子傳感器可以進一步分類為壓電式、壓阻式和電容式傳感器。雖然電子傳感器滿足了上面提到的大多數要求，但它既不與MRI兼容，也不是無源的。此外，壓電式傳感器不能測量靜態力。G滯后和缺乏可重復性是這類傳感器的另一個缺點。另一方面，基于光纖的傳感器具有生物相容性、輕便性和耐腐蝕性。而且光學傳感器是無源的，可在MRI環境下工作[9]。這導致光學傳感器廣泛應用于MIS和RMIS[6]。

光學傳感器的工作主要基于三個原理:光強度調制(LIM)，相位調制(PM) 和波長調制(WM)[6]。相比之下，基于LIM的傳感器具有價格低廉、對熱不敏感、設計簡單、易于實現等獨特優點，而基于PM和基于WM的傳感器則需要一個相對昂貴的測量系統來計算力和位移等物理參數。基于LIM的傳感器的缺點是，小型化仍然是限制其可擴展性的關鍵問題。這一限制在很大程度上影響了分辨率和測量范圍[10]，[11]。

在MIS應用中，觸覺傳感器的設計要求(又稱約束條件)與傳感器的物理和功能特性有關。物理特性主要取決于傳感器的形狀和大小，而功能約束則與傳感器在生物環境中的兼容性、相互作用和性能有關。作為物理約束的一個例子，MIS觸覺傳感器應該是小尺寸和圓柱形的，可在導管的管身或尖端集成。作為功能要求，傳感器應該能夠測量0-5N范圍內的接觸力，分辨率為0.01N [12]。此外，傳感器應相當敏感、線性、低滯后。
