Z簡單的傳感器是什么,我一定會回答是微觸開關，如圖5-1 所示。其實它和我們生活中常常見到的開關沒有太大區別。

微觸開關也只有“開”和“閉” 兩種不同的狀態，不過它對于觸碰是非常敏感的，只要稍微碰到一點點，開關就會合上。 如果把它連接到主控制器，用程序就能很準確地檢測到它的開閉變化了。同學們想想看， 它是不是和昆蟲的觸角很像呢?我們這節課就要用兩個微觸開關傳感器來模擬昆蟲觸角 的功能。

輸人和輸出

對于機器人來說，微觸開關就是一個輸入器件。究竟什么是輸入，什么是輸出呢?我 們怎么利用主控制器的輸入和輸出功能呢?其實這個概念非常簡單，如果將主控制器的 一個端口連接到傳感器，它就是被作為一個輸入端口在使用，因為我們要利用傳感器讀入 關于環境的信息。而反之，如果將端口連接到執行器，比如一個LED 小燈模塊或一個蜂 鳴器模塊，那么它就變成了一個輸出端口，因為我們是用輸出信息去控制執行器執行一些 動作。

在Arduino 主控制器中，每個端口都既可以用作輸入端口又可以用作輸出端口，同學 們需要在使用時根據實際用途將它們設置為適當?shù)姆较颉＿@時就要看到前面課程中已經 見到過的一個“熟面孔”——pinMode 命令，它的用法如下：

pinMode(3,INPUT);

pinMode(5,OUTPUT);

當我們這樣使用pinMode 命令時，編號為3號的端口變成輸人模式，之后就能使用上面 連接的傳感器了。5號端口則變成輸出模式，如果要操縱的是LED 小燈或蜂鳴器之類的 執行模塊，就一定要記得將端口設置為輸出模式。

一般地，我們在編寫程序時只需要設置一次端口的方向就夠了。請同學們回想一下 Arduino 的程序結構，pinMode 這個命令Z適合出現的地點是不是setup 中呢?

微觸開關的狀態

假設將微觸開關連接到3號端口，并用pinMode 命令將端口設置成輸入方向。那么 在后面的程序中，當需要知道微觸開關的開閉狀態時，只要用 digitalRead 命令就可以很 方便地讀取微觸開關的值了，這個命令的用法如下：

int value=digitalRead(3);

我們這樣使用這條命令，就能夠得到在第3號端口上的狀態，它是一個值為 HIGH 或者 LOW 的數字。如果微觸開關的狀態是閉合的，使用 digitalRead 命令得到的就是一個 LOW; 反之則得到HIGH 。 這樣，我們只要判斷一下 digitalRead 的返回值就知道開關的 狀態了。在這本書中，用到的所有開關類型的傳感器都可以用這樣的方法讀取它們的 狀 態 。

用條件語句讓機器人更智能

前幾節課中我們編寫的程序都是那種Z簡單的“面條型”程序，也就是其中的每個語 句都會被順序執行。而為小機器人編寫智能程序時，肯定希望在某種條件下機器人做某 件事情，在另一種條件下機器人去做另一種事情。那么如何讓機器人做到這一點呢?這 就需要用到C 語言中Z常用的語句——條件語句了。條件語句由 if 關鍵字、else 關鍵字 和條件表達式組成。

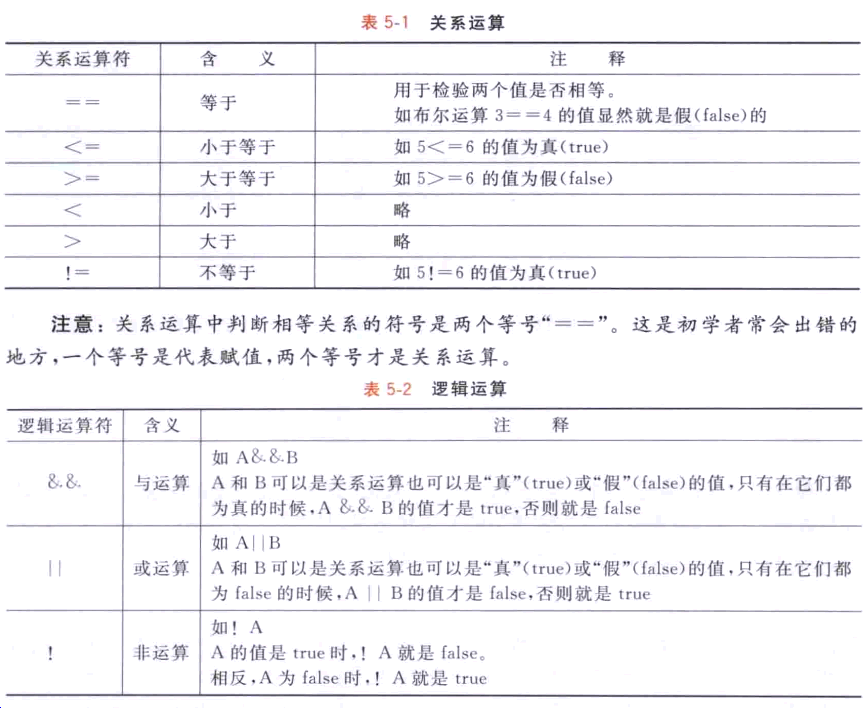

我們先來看看什么是條件表達式。簡單地說，條件表達式是一個結果值只可能為 “真”(true) 或“假”(false) 的計算式。它們可以分為兩種： 一種叫關系運算；另一種叫邏輯 運算。關系運算主要用來判斷值的大小關系，比如判斷a 和 b 是否相等，或是判斷c 和 d 誰大誰小。而使用邏輯運算可以把幾個關系運算連接起來，表達更復雜的邏輯，比如，“a 大于b, 而 且c 大 于d” 這個式子是真還是假?我們把Z常用的這類運算總結在表5-1和 表5-2中。

知道了條件表達式的用法，學會條件語句就沒有任何困難了。下面是條件語句Z常

用的幾種用法。

if (條件表達式){ 語句；

}

//在這里寫條件滿足時執行的語句

條件語句Z簡單的用法就像上面這樣，在條件表達式的值為真時執行大括號中的語 句，如果為假則直接跳過執行大括號后面的部分。

注意：上面的內容中用“語句；”代替的大括號內的部分是可以包含多條語句的。

if (條件表達式){

語句1; }else{

語句2;

//在這里寫條件滿足時執行的語句

//在這里寫條件不滿足時執行的語句

這種用法下，如果條件表達式得到滿足，就執行語句1;否則執行語句2。

if (條件表達式1){

語句1;

else if(條件表達式2){

語句2; }else{

語句3; //在這里寫條件1滿足時執行的語句

//在這里寫條件1不滿足但條件2滿足時執行的語句 //在這里寫所有條件均不滿足時執行的語句

上面這種用法有兩個條件表達式，我們的程序會先判斷D一個表達式是否滿足，如果 D一個條件是 true 就執行語句1;否則判斷第2個條件，如果是true 就執行語句2,是 false 則執行語句3。記住如果還有多個條件需要判斷，還可以再去增加更多的else if。
