實驗器材

· 組裝好的機器人；

· 計算機及編程環境；

·USB 下載線；

· 復眼傳感器1個；

· 帶槳葉的直流小電機1個；

· 繼 電 器 1 個 ；

· 微觸開關傳感器1個。

實驗步驟

1.連接機器人

這次實驗需要為機器人在D3 端口安裝一個微觸開關傳感器，在D2 端口上裝上一個 繼電器，并且通過它驅動一個直流小電機。同時，我們將復眼傳感器連接到A0～A4 端 口。在安裝復眼傳感器的時候請同學們小心接線的順序，它與我們其他的傳感器、執行器 稍有不同，雖然占用了5個端口，但是只要為它連接一根+5V的電源線和一根地線就可 以了。

2.驅動風扇

先編寫程序，每按下一次微觸開關，就讓風扇的狀態變化一次。比如，如果風扇正 在旋轉，那么按下一次開關，就讓它立刻停止，反之亦然。對于如何讀取微觸開關傳感器 的狀態和如何通過繼電器驅動風扇，同學們都應該了然于胸了。但是這里的程序和本書 一開始做過的開關小燈的程序還是有所不同的，我們可能需要對按動微觸開關的次數進 行計數，才能知道什么時候該驅動風扇轉動，什么時候該讓它停止。下面給出了一個示例 程序，請大家留意其中是如何處理微觸開關的計數的。

const int FanPort=2;

const int SwitchPort=3;

int counter=0;

void setup(){

pinMode(FanPort, OUTPUT);

pinMode(SwitchPort,INPUT);

void loop(){

if(digitalRead(SwitchPort)==HIGH){ counter++;

}

if(counter %2==0){

digitalWrite(FanPort,LOW);

}else(

digitalWrite(FanPort,HIGH);

}

delay(200);

在這個示例程序中，每次按下微觸開關就讓一個計數變量自動增1。然后，我們用了 一個取模的運算“%”,在這里，counter%2 的結果就是這個計數變量除以2的余數是多 少。顯然，如果余數是0,那么計數變量就是偶數，否則就是奇數。之后的內容就很直觀 了，奇數時我們讓風扇轉動，偶數時停止就可以了。

這個示例看起來似乎很出色，可是實際上這里有一個很大的問題，如果同學們按動按 鍵的時候有一個很小的抖動，那么會不會被主控器認為是按了兩次呢?或者如果按下按 鍵的時間比較長，是不是也會被認為按了多次?幸運的是，我們可以用軟件的方法解決這 種抖動或按鍵時間過長的問題，請同學們自己嘗試設計一個改進的算法，讓開關能出色地 控制風扇的運行。

3、尋找火源

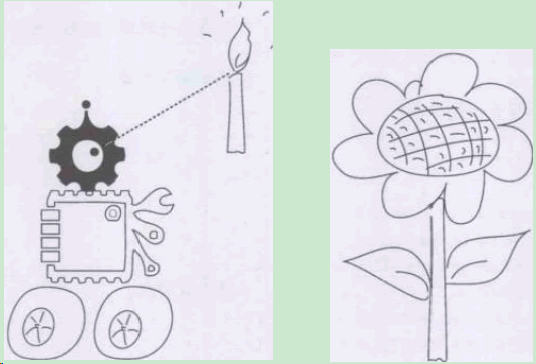

解決了風扇的問題，再來看看如何利用復眼傳感器找到火源。這個問題可以說是到 目前為止面對的Z富挑戰性的問題了，機器人需要在滅火的場地內以合理的方式探索尋 找火源的所在，并且運動到火源近前，它涉及機器人的滅火策略、路徑規劃、運動控制等多 方面的問題。 但同學們不要畏難，還記得我們講過的分而治之、簡化問題的思想嗎?這里就先將這 個問題簡化。假設現在已經有一個火源就在機器人的探測范圍內。我們要讓機器人的行 為就像是一朵向日葵一樣，它需要找到火源的方向并且原地轉動，直到復眼中正對前方的 那一只眼睛正對火源方向?yàn)橹梗�如圖13-5所示。

要解決這個簡化的問題，需要對復眼的5個讀數進行比較，找到信號Z強的方向應該 就是火源的方向了。隨后就可以讓機器人根據火源方向的不同，進行速度不同的原地轉動。如果火源在Z靠外的位置就可以轉得快些，靠?jī)?nèi)就轉得慢些，如果已經是在正中了就 可以停止轉動了。假設復眼傳感器從左到右分別連接到了主控板的A0～A4 端口，下面 給出了讓機器人尋找火源的示例程序，請同學們留意其中是怎么找到Z強信號位置的。

#define COUNTER_CLOCKWISE 0

#define CLOCKWISE 1

…

void turn(int speed,int dir);

void loop(){

int maxValue=0;

int maxPort=A0;

int value;

for(int i=A0;int iif(value>maxValue){ maxValue=value;

maxPort=i;

}

if(maxPort==A0){

turn(120,CLOCKWISE);

}else if(maxPort==A1){

turn(80,CLOCKWISE);

}else if(maxPort==A2){

turn(0,CLOCKWISE);

}else if(maxPort==A3){

turn(80,COUNTER_CLOCKWISE); }else if(maxPort==A4){

turn(120,COUNTER_CLOCKWISE); }else{

turn(0,CLOCKWISE); }

delay(100);

}

void turn(int speed,int dir){

analogWrite(LeftSpeedPort,speed);

analogWrite(RightSpeedPort,speed);

if(dir==CLOCK){

digitalWrite(LeftDirPort,HIGH); digitalWrite(RightDirPort,LOW);

}else(

digitalWrite(LeftDirPort,LOW);

digitalWrite(RightDirPort,HIGH);
